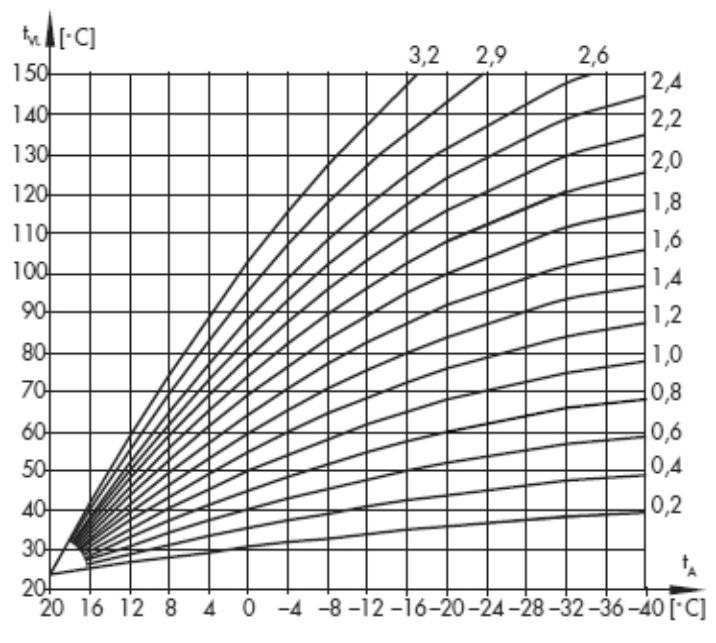

Krzywa grzania określona na podstawie współczynnika nachylenia

(kliknij żeby powiększyć)

regulator Trovis (plik offline)

obowiązuje następująca zależność: spadkowi temperatury zewnętrznej towarzyszy wzrost temperatury zasilania, tak aby temperaturę w pomieszczeniu utrzymać na stałym poziomie. Modyfikując parametry 'nachylenie' i 'przesunięcie' można dopasować krzywą grzania do indywidualnych potrzeb.

Jeżeli w chłodnej porze roku temperatura w pomieszczeniu spada, to konieczne jest zwiększenie nachylenia krzywej grzania.

Jeżeli w chłodnej porze roku temperatura w pomieszczeniu wzrasta, to konieczne jest zmniejszenie nachylenia krzywej grzania.

Jeżeli w okresie przejściowym temperatura w pomieszczeniu spada, to konieczne jest podwyższenie poziomu krzywej grzania i jednocześnie zmniejszenie nachylenia.

Jeżeli w okresie przejściowym temperatura w pomieszczeniu wzrasta, to konieczne jest obniżenie poziomu krzywej grzania i jednocześnie zwiększenie nachylenia.

Przykładowe charakterystyki:
- stare budownictwo, parametry obiegu c.o. 90/70: nachylenie około 1,8
- nowe budownictwo, parametry obiegu c.o. 70/55: nachylenie około 1,4
- nowe budownictwo, parametry obiegu c.o. 55/45: nachylenie około 1,0
- ogrzewanie podłogowe w zależności od sposobu rozprowadzenia:
